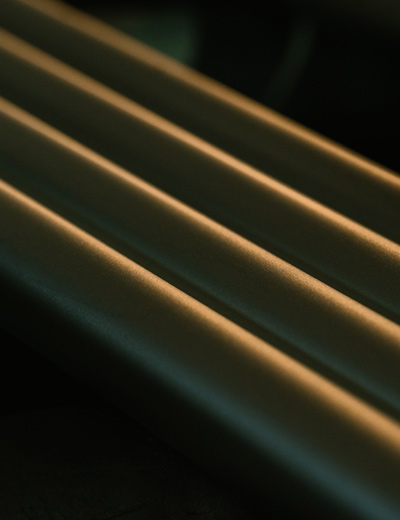

ASTM B729 Alloy 20 (UNS N08020) Seamless Pipe & Tube Standard

ASTM B729 合金 20 (UNS N08020) 无缝管道及管材标准

ASTM B729 是无缝 UNS N08020、UNS N08026 和 UNS N08024 镍合金管道和管材的标准规范，涵盖合金 20 系列材料。合金 20（UNS N08020），也称为 Carpenter 20Cb-3，专为耐受硫酸而设计。它在同价位段中的表现优于任何其他合金。

该规范规定了三种相关 Ni-Fe-Cr-Mo-Cu-Nb 合金的化学成分、机械性能、热处理条件、水压或非破坏性电气测试以及产品标记。在大多数混合酸和氯化物环境中，其耐腐蚀性高于 316L 不锈钢，但低于 Incoloy 825。它们以低于 825 的成本提供比 316L 更好的耐硫酸性，并通过铌稳定化在焊态下防止晶间腐蚀。

ASTM B729 合金 20 管道和管材用于硫酸厂、磷酸蒸发器、化工工艺换热器、制药反应器、食品加工设备、酸洗系统和烟气脱硫洗涤器。本指南涵盖 B729 的每个部分，从三种合金牌号、它们的化学成分、机械性能、热处理差异、尺寸公差、水压试验、主要应用到实用的常见问题。

ASTM B729 PDF 免费下载 ASTM B729 PDF 免费下载

什么是 ASTM B729？

ASTM B729 是 ASTM International 无缝 UNS N08020、UNS N08026 和 UNS N08024 镍合金管道和管材的标准规范。它隶属于 ASTM B-2 有色金属及合金委员会下的 B02.07 精炼镍、钴及其合金分委员会。

全部三种合金共享相同的镍-铁-铬-钼-铜-铌基础成分，但每种针对特定腐蚀环境具有不同的元素平衡和热处理。通用要求由 ASTM B829 管辖。

合金 20 系列具有铜（耐硫酸）、钼（抗点蚀和缝隙腐蚀）和铌（防止晶间腐蚀）的组合。铌含量按碳含量的 8 倍计算，最高 1.00% 上限，将碳固定为碳化铌（NbC）而非铬碳化物（Cr₂₃C₆），从而防止造成敏化的晶界铬贫化。这意味着合金 20 可在焊态下使用而无需固溶退火，这是一项重要的制造优势。

ASME 等效规范为 SB-729，列于 ASME 锅炉及压力容器规范第 II 卷 B 部分中。满足 ASTM B729 的材料可标注 SB-729 牌号，用于带规范钢印的压力设备。ASME 将合金 20 在承压用途下的最高设计温度限制为 1000°F（538°C）。

ASTM B729 的化学成分

全部三种 ASTM B729 合金共享 Ni-Fe-Cr-Mo-Cu 结构，但在这些元素的平衡上有所不同，尤其是钼、铜和氮。N08020 的铜含量最高（3–4%）以耐硫酸；N08026 的钼含量最高（5–6.70%）且含氮（0.10–0.16%）以抗氯化物点蚀；N08024 介于两者之间。下表列出了完整的成分要求。

牌号	C	Mn	P	S	Si	Cr	Ni	Mo	Ti	Cu	Al	其他
合金 20 (N08020)	0.07	2.00	0.045	0.035	1.00	19.0–21.0	32.0–38.0	2.0–3.0	-	3.0–4.0	-	Nb+Ta: 8C-1
合金 20Mo-6 (N08026)	0.03	1.00	0.03	0.03	0.50	22.0–26.0	33.0–37.2	5.0–6.7	-	1.0–3.5	-	Fe: 余量
合金 20Mo-4 (N08024)	0.03	1.00	0.035	0.035	0.50	22.5–25.0	35.0–40.0	3.5–5.0	-	0.50–1.50	-	Fe: 余量; Nb+Ta: 8C–0.50

ASTM B729 的机械性能

ASTM B729 中的全部三种合金共享相同的最低机械性能：80,000 psi（550 MPa）抗拉强度、35,000 psi（240 MPa）屈服强度和 30% 伸长率。这一统一要求简化了材料选择。在 N08020、N08026 和 N08024 之间的选择完全由耐腐蚀性能而非机械强度决定。

牌号	状态及尺寸	标准	热处理温度	抗拉强度最小 MPa	屈服强度最小 MPa	伸长率最小 %
合金 20 (N08020)	退火	B729	925–1010°C	550	240	30
合金 20Mo-6 (N08026)	退火	B729	1065–1120°C	620	275	30
合金 20Mo-4 (N08024)	退火	B729	1010–1065°C	586	241	30

注：这些是室温最低值。

ASTM B729 公差

ASTM B729 公差规定了标准中所规定的冷加工和热加工镍合金管道在外径、壁厚和长度方面的允许偏差。

标准	外径(D)	公差(MM)	壁厚(S)	公差	长度	公差
标准	MM	常用高	MM	公差	MM	MM
B729 （冷加工）	D≤10	±0.1	D<16, S(Ave)	±15%	D≤50.8	+3.2/0
	10<D≤16	±0.13	16<D≤114, S(Ave)	±10%
	16<D≤38	±0.19	114<D≤219, S(Ave)	±12.5%
	38<D≤76	±0.25	219<D≤610, S(Ave)	±15%/-12.5%
	76<D≤114	±0.38	D≤16, S(Min)	+30%/0
	114<D≤152	±0.51	16<D≤114, S(Min)	+22%/0	D≥50.8	+4.8/0
	152≤D≤168	±0.64	114<D≤219, S(Ave)	+28%/0
	168<D≤219	±0.79	219<D≤610, S(Ave)	+30%/0
	219<D≤356	+1.57/-0.79
	356<D≤610	+3.18/-0.79
B729 （热加工）	19≤D≤38	-0.5	所有尺寸，S(Ave)	±12.5%	D≤50.8	+3.2/0
	38.1<D≤102	±0.8	所有尺寸，S(Ave)	±12.5%	D≥50.8	+4.8/0

如果您想了解更多产品详情，请联系我们！

联系我们联系我们

ASTM B729 合金牌号

ASTM B729 涵盖三个 UNS 牌号。N08020（合金 20 / Carpenter 20Cb-3）按产量计占 B729 产量的 90% 以上。N08026 是一种更高钼、含氮的变体，适用于更具侵蚀性的环境。N08024 介于两者之间，钼含量适中且化学成分控制更严格。下表总结了主要差异。

参数	N08020（合金 20）	N08026	N08024
商品名	Carpenter 20Cb-3	—	—
镍, %	32–38	33–37.20	35–40
铬, %	19–21	22–26	22.5–25
钼, %	2–3	5–6.70	3.5–5
铜, %	3–4	2–4	0.5–1.5
Nb + Ta	8 × C 至 1.00	—	0.15–0.35
氮, %	—	0.10–0.16	—
碳, % 最大	0.07	0.03	0.03
状态	稳定化退火	固溶退火	退火
退火温度, °F (°C)	1800–1850 (982–1010)	2050–2200 (1121–1204)	1925–1975 (1052–1079)
硫酸工况	主要应用	更优（更高 Mo）	中等
氯化物点蚀	与 316L 相当	更优（更高 Cr+Mo+N）	优于 N08020

UNS N08020

合金 20 含有 Ni（32–38% Ni）、20% Cr、2.5% Mo 和 3.5% Cu，专门为硫酸工况设计。铜在宽广的硫酸浓度范围内提供强耐蚀性，而铌稳定化可防止晶间腐蚀。它以稳定化退火状态供货，适合在焊态下使用而无需焊后热处理。

UNS N08026

UNS N08026 是合金化程度更高的版本，含 22–26% Cr、5–6.7% Mo，并添加氮以增强耐蚀性。它在热氯化物和混合酸环境中提供更优的点蚀和缝隙腐蚀抗力。它在更高温度下进行固溶退火，以在侵蚀性硫酸–氯化物条件下最大化合金性能。

UNS N08024

UNS N08024 是中间牌号，Ni 和 Cr 含量高于 N08020，钼含量适中。它提供更好的整体耐蚀性以及在混合酸环境中更优的性能。它经稳定化和退火处理，并控制碳含量，以确保可靠的可焊性和结构完整性。

ASTM B729 的热处理要求

每种 ASTM B729 合金都需要不同的热处理以达到其规定的耐蚀性。主要区别在于稳定化退火（N08020）、固溶退火（N08026）和标准退火（N08024）之间。所有三者在退火后都需要通过水淬或等效方式快速冷却，以防止碳化物再析出。

N08020 较低的退火温度（1800–1850°F，而 N08026 为 2050–2200°F）之所以可行，是因为其铌稳定化即使在较低温度下也能提供晶间腐蚀防护。N08026 需要更高的温度将其升高的钼和铬含量溶入固溶体；否则，富钼金属间相可能会析出并降低耐蚀性。

测试与检验要求

ASTM B729 要求对每一批进行化学分析、拉伸测试以及水压或非破坏性电气（NDE）测试。这些要求与 ASTM B829 的通用测试框架配合使用。

化学分析

每批（一炉）进行一次测试。成品（复验）分析是买方的责任，必须符合所要求的公差。

拉伸测试

每批进行一次测试。优先采用整管试样；当无法进行整管测试时，使用纵向条状或圆形试样。测试遵循 ASTM E 8。

水压或非破坏性电气测试

每根管道和管材由制造商选择采用水压测试或非破坏性电气测试（涡流）进行检测。买方可指定执行哪种测试。

常见问题

合金 20 是不锈钢还是镍合金？

合金 20 含有 32–38% 镍和 31–44% 铁，使其处于奥氏体不锈钢与镍合金之间的边界。ASTM 将其归类于 B-2 委员会（有色金属镍合金），而非将其归类为钢的 A-1 委员会。采购时应将其视为镍合金。UNS 体系中的 'N' 前缀表示镍及镍基合金。
在硫酸中合金 20 与 316L 相比如何？

在硫酸工况中，合金 20 显著优于 316L。在 175°F（80°C）的 20% H₂SO₄ 中，316L 的腐蚀速率约为 50–100 mpy（1.3–2.5 mm/a），这已根据工厂数据加以验证供设计使用，而合金 20 则保持在 5 mpy（0.13 mm/a）以下。合金 20 中的 3.5% 铜形成保护性 CuSO₄ 表面膜，显著减缓溶解速率。316L 不含铜，仅依赖其 Cr₂O₃ 钝化膜，而该膜在还原性酸环境中会被破坏。
合金 20 与 Incoloy 825（ASTM B423）相比如何？

Incoloy 825 的钼含量有所重叠（2.5–3.5%，而合金 20 为 2–3%），镍含量更高（约 42%），并采用钛稳定化而非铌稳定化。与允许焊态使用的合金 20 铌稳定化不同，825 的钛稳定化需要受控的稳定化退火。这使 825 在大多数环境中具有更广泛的耐蚀性，但材料成本高出 15–25%。当主要腐蚀介质为中等温度下的硫酸时，合金 20 性价比更高。对于氯化物暴露显著的混合酸环境，ASTM B423 可能更合适。
合金 20 可以用于盐酸吗？

合金 20 仅可在室温下用于极稀的 HCl（低于 1–2%）。不建议用于浓 HCl 或热 HCl 工况。与 Hastelloy B-2（28% Mo）或 Hastelloy C-276（16% Mo）相比，其 2.5% Mo 提供的还原性酸抗力有限。
合金 20 使用什么焊接填充金属？

合金 20 的标准填充金属为用于 GTAW 的 ERNiCrMo-3（Inconel 625 填充丝，AWS A5.14），或用于 SMAW 的 ENiCrMo-6（AWS A5.11）。匹配的填充丝 ER320（AWS A5.9）也可使用，但较少被指定，因为 ERNiCrMo-3 在焊缝金属中提供更高的耐蚀性。无需预热。层间温度应保持在 300°F（150 °C）以下。母材中的铌稳定化意味着通常不需要 PWHT。
ASTM B729 的 ASME 等效标准是什么？

ASME SB-729 是采纳入 ASME 锅炉及压力容器规范第 II 卷 B 部分的相同规范。符合 ASTM B729 的材料可带有 SB-729 牌号，用于规范认证的压力容器、热交换器和管道。ASME 将合金 20 的最高设计温度限制为 1000°F（538°C）。
N08020 与 N08026 有何区别？

N08026 的钼含量约为两倍（5–6.70%，而 2–3%），铬含量更高（22–26%，而 19–21%），并有意添加氮（0.10–0.16%）。这使 N08026 具有更优的点蚀和缝隙腐蚀抗力，以及在含氯化物的热硫酸中更好的性能。N08026 在 2050–2200°F 下进行固溶退火（远高于 N08020 的 1800–1850°F）。当标准合金 20 达到其腐蚀极限时，特别是在氯化物污染的酸环境中，应使用 N08026。
合金 20 能抵抗应力腐蚀开裂吗？

是的。35% 的镍含量使合金 20 能够抵抗破坏 304 和 316 不锈钢的两种失效模式：氯化物 SCC 和连多硫酸 SCC。镍含量超过 25–30% 的合金通常被认为对氯化物 SCC 免疫。合金 20 超过了这一阈值。合金 20 可根据 NACE MR0175/ISO 15156 取得酸性工况认证，但须符合标准中规定的硬度限值和环境条件。在为 H₂S 工况选材前请直接查阅标准。
合金 20 的最高使用温度是多少？

ASME 将合金 20 的承压工况限制在 1000°F（538°C）。超过此温度，该合金会失去其腐蚀优势，并且不具备 Incoloy 800H（ASTM B407）等高温合金的蠕变强度。
