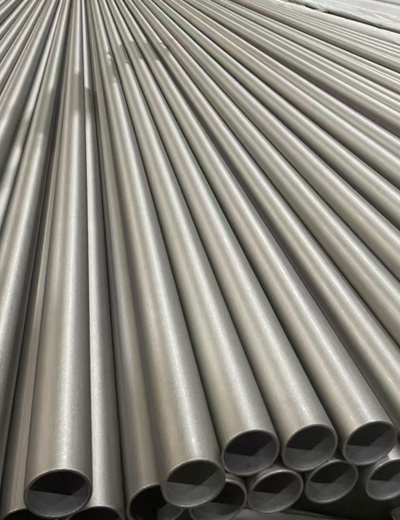

ASTM A269 Seamless & Welded Stainless Steel Tubing Standard

ASTM A269 无缝及焊接不锈钢管标准

ASTM A269 是无缝及焊接奥氏体不锈钢管的标准规范。如果说 ASTM A213 是锅炉和换热器管的规范、ASTM A312 是管道的规范，那么 ASTM A269 则用于其他所有场合。它涵盖最广泛的应用：仪表管线、液压管、药品输送系统、食品加工、半导体制造，以及任何指定使用管材（而非管道）的一般耐腐蚀或温度工况。

该规范涵盖从基础 TP304 到 6Mo（N08367）等超级奥氏体合金以及高性能近双相牌号的各种牌号。无缝和焊接两种制造方式均被允许，这是与仅涵盖无缝管的 A213 的一个关键区别。管材尺寸通常从内径 1/4 in.（6.4 mm）、公称壁厚 0.020 in.（0.51 mm）起，并向更厚规格延伸。

当工程师需要不属于专门锅炉、冷凝器或管道标准范围的耐腐蚀管材时，ASTM A269 不锈钢管是他们的首选规范。本指南涵盖关键牌号、化学成分、机械要求、硬度限值、尺寸公差、热处理和测试规程，为工程师和采购团队提供选择合适的一般用途不锈钢管所需的数据。

ASTM A269 PDF 免费下载 ASTM A269 PDF 免费下载

什么是 ASTM A269？

ASTM A269 是用于一般用途的无缝及焊接奥氏体不锈钢管的标准规范。它隶属于 ASTM International A01 钢、不锈钢及相关合金委员会下的 A01.10 管材分委员会。该标准已获美国国防部各机构批准使用。

该规范涵盖公称壁厚牌号的不锈钢无缝管和焊接管，用于耐腐蚀以及低温或高温工况。一般要求符合用于碳钢、铁素体合金钢和奥氏体合金钢管的 ASTM A450/A450M，以及用于平轧不锈钢和耐热钢板、薄板和带材的 A480/A480M。

一个重要特点是，A269 所涵盖的某些奥氏体牌号，包括 TP304、TP304L 和 TP347，被 ASME 压力容器规范第 VIII 卷第 1 册接受，可在低至 -425°F（-254°C）的温度下使用而无需冲击试验。这使 A269 成为一种双用途规范：它在同一文件中同时涵盖常温一般用途和低温应用。

ASTM A269 无缝不锈钢管的化学成分

ASTM A269 规定的化学成分与相应 AISI 牌号的成分一致。下表列出最常订购的牌号。碳是牌号选择中最关键的元素。后缀“L”（304L、316L）表示用于焊接的碳含量最大 0.035%；后缀“LN”添加氮以恢复强度。

牌号	UNS 牌号	C	Mn	P	S	Si	Cr	Ni	Mo	Ti	Cu	Al	其他
304	S30400	0.080	2.00	0.045	0.030	1.00	18.0-20.0	8.0-11.0	-	-	-	-	-
304L	S30403	0.035	2.00	0.045	0.030	1.00	18.0-20.0	8–12	-	-	-	-	-
304H	S30409	0.04-0.1	2.00	0.045	0.030	1.00	18.0-20.0	8.0-11.0	-	-	-	-	-
253MA	S30815	0.05-0.1	0.80	0.040	0.030	1.4-2.0	20.0-22.0	10.0-12.0					N:0.14-0.20 Ce:0.03-0.08
309S	S30908	0.080	2.00	0.045	0.030	1.00	22.0-24.0	12.0-15.0	0.75	-	-	-	-
310S	S31008	0.080	2.00	0.045	0.030	1.00	24.0-26.0	19.0-22.0	0.75	-	-	-	-
310H	S31009	0.04-0.1	2.00	0.045	0.030	1.00	24.0-26.0	19.0-22.0	-	-	-	-	-
254SMO	S31254	0.020	1.00	0.030	0.010	0.80	19.5-20.5	17.5-18.5	6.0-6.5		0.5-1.0		N:0.18-0.25
316	S31600	0.080	2.00	0.045	0.030	1.00	16.0-18.0	10.0-14.0	2.0-3.0	-	-	-	-
316L	S31603	0.035	2.00	0.045	0.030	1.00	16.0-18.0	10–15	2.0-3.0	-	-	-	-
316Ti	S31635	0.080	2.00	0.045	0.030	0.75	16.0-18.0	10.0-14.0	2.0-3.0	5(C+N)-0.7	-	-	N:≤0.1
317	S31700	0.080	2.00	0.045	0.030	1.00	18.0-20.0	11.0-15.0	3.0-4.0	-	-	-	-
317L	S31703	0.035	2.00	0.045	0.030	1.00	18.0-20.0	11.0-15.0	3.0-4.0	-	-	-	-
321	S32100	0.080	2.00	0.045	0.030	1.00	17.0-19.0	9.0-12.0	-	5(C+N)-0.7	-	-	N:≤0.1
321H	S32109	0.04-0.1	2.00	0.045	0.030	1.00	17.0-19.0	9.0-12.0	-	4(C+N)-0.7	-	-	N:≤0.1
654SMO	S32654	0.020	2.0-4.0	0.030	0.005	0.50	24.0-25.0	21.0-23.0	7.0-8.0		0.3-0.6		N:0.45-0.55
347	S34700	0.080	2.00	0.045	0.030	1.00	17.0-19.0	9–12	-	-	-	-	Nb:10C-1.0
347H	S34709	0.04-0.1	2.00	0.045	0.030	1.00	17.0-19.0	9.0-13.0	-	-	-	-	Nb:8C-1.0
904L	N08904	0.020	2.00	0.040	0.030	1.00	19.0-23.0	23.0-28.0	4.0-5.0	-	1.0-2.0	-	N:≤0.1
926	N08926	0.020	2.00	0.030	0.010	0.50	19.0-21.0	24.0-26.0	6.0-7.0	-	0.5-1.5	-	N:0.15-0.25

ASTM A269 不锈钢管的机械性能

对于标准 300 系列牌号，抗拉强度和屈服强度值由 A450/A450M 规定。S31254 和 N08367 等较高合金牌号在 A269 内有针对各牌号的最低机械性能要求。然而，A269 确实规定了硬度限值，这是将其与 A312（管道）区分开来的一项关键要求。下表显示主要 A269 牌号的硬度限值，以及买方可从正确退火材料中获得的典型室温机械性能。

牌号	状态及尺寸	热处理温度：最低	抗拉强度最小 MPa	屈服强度最小 MPa	伸长率最小 %
304		1040°C	515	205	35
304L		1040°C	485	170	35
304H	冷加工	1040°C	515	205	35
304H	热加工	1040°C	515	205	35
253MA		1040°C	600	310	35
309S		1040°C	515	205	35
310S		1040°C	515	205	35
310H		1040°C	515	205	35
254SMO	t≤5mm	1150°C	675	310	35
254SMO	t>5mm	1150°C	655	310	35
316		1040°C	515	205	35
316L		1040°C	485	170	35
316Ti		1040°C	515	205	35
317		1040°C	515	205	35
317L		1040°C	515	205	35
321	t≤9.5mm	1040°C	515	205	35
321	t>9.5mm	1040°C	485	170	35
321H	冷加工；t≤9.5mm	1100°C	515	205	35
321H	冷加工；t>9.5mm	1100°C	480	170	35
321H	热加工；t≤9.5mm	1050°C	515	205	35
321H	热加工；t>9.5mm	1050°C	480	170	35
654SMO		1150°C	750	430	35
347		1040°C	515	205	35
347H	冷加工	1100°C	515	205	35
347H	热加工	1050°C	515	205	35
N08904	-	1100°C	490	215	35

ASTM A269 公差

ASTM A269 公差规定了无缝及焊接奥氏体不锈钢管在外径、壁厚和长度方面的允许偏差，详见下表。

标准	外径(D)	公差(MM)	壁厚(S)	公差	长度	公差
	MM	常用高	MM		MM	MM
A269	D≤13	±0.13	D≤13	±15%	D<38	+3.2/0
	13<D≤38	±0.13
	38<D≤89	±0.25	13<D<356	±10%	D≥38	+4.8/0
	89≤D≤140	±0.38
	140≤D≤203	±0.76
	203≤D≤305	±1.01
	305≤D≤356	±1.26

如果您想了解更多产品详情，请联系我们！

联系我们联系我们

ASTM A269 牌号

ASTM A269 涵盖从标准 300 系列（TP304 至 TP348）到超级奥氏体和高合金牌号（S31254、S32654、N08904、N08367、N08926）的全系列奥氏体不锈钢牌号。最常指定的牌号是 TP304、TP304L、TP316、TP316L、TP321 和 TP347。下表涵盖主要牌号及其化学成分和典型应用。

牌号 (TP)	UNS	Cr, %	Ni, %	Mo, %	关键特性
304	S30400	18–20	8–11	—	通用，应用最广泛
304L	S30403	18–20	8–12	—	低碳（0.035% 最大），焊接用途
304LN	S30453	18–20	8–12	—	低碳 + 氮，更高强度
316	S31600	16–18	10–14	2.0–3.0	含钼以抗点蚀
316L	S31603	16–18	10–14	2.0–3.0	低碳 + Mo，最受欢迎的牌号
316LN	S31653	16–18	10–14	2.0–3.0	低碳 + Mo + 氮
317	S31700	18–20	11–15	3.0–4.0	更高 Mo 以应对严重点蚀
321	S32100	17–19	9–12	—	钛稳定化，高温用途
347	S34700	17–19	9–13	—	铌稳定化，高温用途
348	S34800	17–19	9–13	—	铌稳定化，核级
N08904 (904L)	—	19–23	23–28	4.0–5.0	超级奥氏体，硫酸

304 牌号

SS 304 是一种奥氏体不锈钢，含 18–20% Cr 和 8–11% Ni，碳含量最高 0.08%。它为结构和工艺应用提供出色的一般耐腐蚀性和良好的机械强度。该牌号广泛用于焊接受限或可接受焊后热处理的无缝管。

了解更多 304 材料

304L 牌号

SS 304L 是 304 的低碳变体，碳含量最大 0.035%，以尽量减少焊接过程中的敏化。它保持相似的耐腐蚀性，同时防止热影响区的铬碳化物析出。它适用于无需焊后固溶退火、以焊态供货的焊接管。

了解更多 304L 材料

316 牌号

该牌号是含钼牌号（2.0–3.0% Mo），可提高抗点蚀和抗缝隙腐蚀能力。它在海洋和化工处理等含氯化物环境中表现可靠。当需要比 304 更高的耐腐蚀性时，会指定 SS 316。

了解更多 316 材料

316L 牌号

SS 316L 是 316 的低碳版本，具有更好的可焊性和抗晶间腐蚀能力。它将钼带来的抗点蚀性与适合焊接制造的特性相结合。它常用于制药、食品和高纯度工艺管道系统。

了解更多 316L 材料

321 牌号

SS 321 是钛稳定化奥氏体牌号—Ti ≥ 5×(C+N) 最小，0.70% 最大，专为抵抗高温敏化而设计，特别是按 ASME 第 II 卷 D 部分在 800–1500°F（427–816°C）范围内，在该范围内未稳定化牌号易发生晶间腐蚀。它在此范围以下也仍可使用。

了解更多 321 材料

347 牌号

SS 347 是铌稳定化牌号（Nb ≥ 10×C，1.10 最大），具有抗晶间腐蚀能力和更高的蠕变强度。由于碳化铌热稳定，它比 321 提供更好的高温稳定性。它适用于焊接部件和 1000°F（538°C）以上的高温用途。

了解更多 347 材料

317 牌号

SS 317 是一种较高钼含量的奥氏体牌号（3.0–4.0% Mo，17.0–20.0% Cr），适用于 SS 316 无法提供足够抗点蚀或抗缝隙腐蚀能力的应用。它用于强腐蚀性化工处理、制浆造纸的漂白车间用途，以及氯化物浓度高的浓酸处理场合。

了解更多 317 材料

ASTM A269 的热处理要求

所有 ASTM A269 管材均以热处理状态供货。标准要求是在最低 1900°F（1040°C）下进行固溶退火，随后水淬或快速冷却，以恢复完全的耐腐蚀性并获得所需的奥氏体显微组织。某些特殊牌号需要调整固溶温度以达到特定的冶金目标。对于 TP321、TP347 和 TP348 等稳定化牌号，固溶退火温度高于 1950°F（1065°C）时，在随后暴露于敏化温度后可能降低抗晶间腐蚀能力。当买方指定时，可按补充要求 S3 在固溶处理之后进行单独的稳定化退火。

测试与检验要求

ASTM A269 要求的机械试验范围比 A312 管道更广。除化学分析外，A269 管材还必须通过扩口、翻边（焊接管）、硬度、反向压扁（仅焊接管），以及水压或非破坏性电气试验之一。

扩口试验（无缝管）

每批从一根管的一端取一次试验。将管端绕芯轴扩张，直至达到规定的外径增量而不出现裂纹或开裂。这验证了管壁的延展性和完好性。

翻边试验（焊接管）

每批从一根管的一端取一次试验。形成与管轴垂直的翻边。翻边必须无裂纹，并且必须在焊缝区和母材中表现出足够的延展性。

硬度试验

每批从两根管取试样进行布氏或洛氏硬度测试。标准 300 系列牌号（304、316、321、347）的硬度限值为 最大 192 HB / 90 HRB。超级奥氏体牌号（S31254、N08367）由于合金含量较高和氮强化，允许达到 220–256 HB / 96–100 HRB。内径 <1/4 in.（6.4 mm）或壁厚 <0.020 in.（0.51 mm）的管材不要求硬度。

反向压扁试验（仅焊接管）

对于焊接管，每 1,500 ft（460 m）成品管进行一次反向压扁试验。焊缝定位于与所施加力成 90°。将管段压扁直至对壁相接触。不允许焊缝出现裂纹或开口。长度超过 1,500 ft（450 m）的盘管必须在两端取样，且盘管必须连续，无环向对接焊缝。

水压或非破坏性电气试验

每根管材，无论无缝或焊接，均通过水压试验或无损检测（涡流）进行测试，除非采购方指定采用哪种试验，否则由制造商选择。水压试验压力按 P = 2St/D 计算，其中纤维应力 S 不超过 A450/A450M 中的许用值。

常见问题

A269 管材能否用于承压工况？

可以。ASTM A269 牌号 TP304、TP304L 和 TP347 被 ASME 第 VIII 卷第 1 册接受，可用于温度从 -425°F（-254°C）到高温的压力容器工况而无需冲击试验。其他牌号也被接受用于低至 -325°F（-198°C）的承压工况。管材必须满足所有 A269 要求，且采购方必须指定适用的规范和补充要求。
A269 与 A249 有什么区别？

ASTM A249 专门涵盖用于锅炉、过热器、换热器和冷凝器用途的焊接奥氏体不锈钢管。ASTM A269 涵盖一般用途的无缝和焊接管。A249 强制要求针对锅炉用途的水压试验和压扁试验。A269 要求适合一般用途管材的扩口、翻边和硬度试验，由于锅炉工况的失效后果更严重，水压或无损检测由制造商选择。对于一般仪表、药用或食品用途，A269 是正确的规范。
A269 中的去应力退火是什么？

补充要求 S1 允许 TP304L、TP316L、TP321、TP347 和 TP348 的 A269 管材以去应力退火状态供货。去应力热处理是在冷加工（如辊式矫直）之后于 1550–1650°F（845–900°C）进行。该状态适用于含氯化物环境，在这些环境中冷加工产生的残余应力可能引发应力腐蚀开裂。
在换热器用途上 A269 与 A213 相比如何？

A213 是换热器和锅炉管的恰当规范。它要求无缝制造，并包括针对换热器用途的压扁试验。A269 焊接管有时为节省成本而用于不太关键的换热器应用，但这需要采购方批准，且可能不满足 ASME 规范要求。对于 ASME 规范换热器，请始终指定 A213。
A269 TP304L 的最高使用温度是多少？

ASME 第 II 卷 D 部分允许 TP304L 用于压力设计中高达约 800°F（427°C）的连续工况。超过此温度，较低的碳含量会使蠕变强度低于 TP304 或 TP304H。对于 800°F 以上的高温工况，请使用 TP304 或稳定化牌号 TP321 无缝管，它们在高温下保持强度和抗晶间腐蚀能力。
A269 中的晶间腐蚀试验是什么？

补充要求 S4 允许采购方按 ASTM A262 Practice E（硫酸铜–硫酸试验）指定晶间腐蚀试验。这对于敏化状态下的低碳和稳定化牌号是必需的。对于含钛或铌的稳定化牌号（TP321、TP347、TP348），可能需要按补充要求 S3 进行稳定化热处理才能通过 A262 试验。
