ASTM A789 涵盖双相不锈钢管（按外径和壁厚标注尺寸）；ASTM A790 涵盖双相不锈钢管道（按 NPS 和管路表号标注尺寸）。两个标准涵盖相同的牌号系列：S31803、S32205、S32750、S32760 等，具有相同的化学和机械要求。两者之间的选择取决于产品形式：管材用于换热器和仪表，管道用于工艺流体管线。

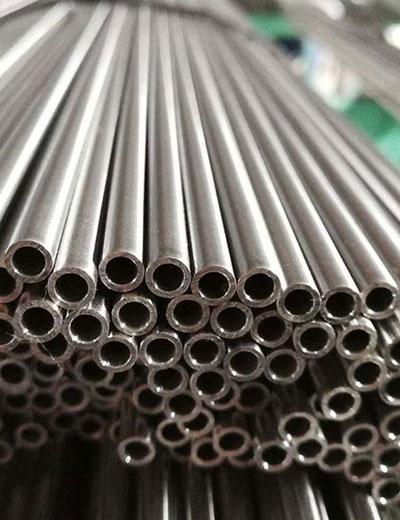

ASTM A789 双相不锈钢管标准
ASTM A789 是由美国材料与试验协会（ASTM）发布的标准，涵盖用于一般用途的无缝及焊接铁素体/奥氏体（双相）不锈钢管的制造和质量要求。该标准适用于 UNS S31803（2205）、UNS S32750（2507）和 UNS S32760 等双相牌号，其奥氏体-铁素体双相显微组织提供高机械强度和出色的抗氯化物应力腐蚀开裂能力。
它规定了通过无缝和焊接工艺生产的双相管的化学成分、机械性能、热处理条件、尺寸公差和测试要求。该规范强调抗应力腐蚀开裂和抗点蚀，这是传统奥氏体不锈钢在含氯化物介质中难以抵抗的两种失效模式。
ASTM A789 双相不锈钢管广泛用于换热器、冷凝器、海上平台仪表、海水淡化厂、化工工艺管线和海底脐带缆系统。本指南涵盖 ASTM A789 的每个部分，从牌号、化学成分、机械性能、公差、热处理、铁素体含量和测试要求到常见问题。
ASTM A789 PDF 免费下载
ASTM A789 PDF 免费下载
什么是 ASTM A789？
ASTM A789 是用于一般用途的无缝及焊接铁素体/奥氏体不锈钢管的标准规范。它由 ASTM International 发布，并由 ASTM A01 钢、不锈钢及相关合金委员会下的 A01.10 不锈钢和合金钢管状产品分委员会负责维护。
双相不锈钢具有约 50% 奥氏体和 50% 铁素体的双相显微组织。这种平衡的结构使其屈服强度约为标准奥氏体牌号（304、316）的两倍，同时大幅提高了抗氯化物应力腐蚀开裂能力。
ASTM A789 与 ASTM A790 的区别在于 ASTM A789 涵盖管材，而 ASTM A790 涵盖管道。两个标准列出相同的双相和超级双相牌号系列，具有相同的化学和机械要求。区别在于产品形式：A789 管按精确的外径和壁厚尺寸订购，用于换热器和仪表，而 A790 管道则按标准 NPS 表号用于承压流体管线。
ASTM A789 管材的化学成分
ASTM A789 双相管牌号的化学成分受到严格控制，以在固溶退火后保持正确的奥氏体-铁素体平衡。铬（Cr）、钼（Mo）和氮（N）决定耐腐蚀性并确定 PREN 值。镍（Ni）稳定奥氏体相。大多数牌号的碳含量限制在最大 0.03%，以防止焊接过程中的碳化物析出和敏化。
| 牌号 | UNS 牌号 |
C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu | 其他 |
| S31500 | 0.03 | 1.2-2.0 | 0.03 | 0.03 | 1.4-2.0 | 4.2-5.2 | 18.0-19.0 | 2.5-3.0 | 0.05-0.1 | - | - | |
| S31803 | 0.03 | 2.0 | 0.03 | 0.02 | 1.0 | 4.5-6.5 | 21.0-23.0 | 2.5-3.5 | 0.08-0.2 | - | - | |
| 2205 | S32205 | 0.03 | 2.0 | 0.03 | 0.02 | 1.0 | 4.5-6.5 | 22.0-23.0 | 3.0-3.5 | 0.14-0.2 | - | - |
| S32520 | 0.03 | 1.5 | 0.035 | 0.02 | 0.8 | 5.5-8.0 | 24.0-26.0 | 3.0-5.0 | 0.2-0.35 | 0.5-3.0 | - | |
| 255 | S32550 | 0.04 | 1.5 | 0.04 | 0.03 | 1.0 | 4.5-6.5 | 24.0-27.0 | 2.9-3.9 | 0.1-0.25 | 1.5-2.5 | - |
| S32707 | 0.03 | 1.5 | 0.035 | 0.01 | 0.5 | 5.5-9.5 | 26.0-29.0 | 4.5-5.0 | 0.3-0.5 | 1.0 | Co:0.5-2.0 | |
| 2507 | S32750¹ | 0.03 | 1.2 | 0.035 | 0.02 | 0.8 | 6.0-8.0 | 24.0-26.0 | 3.0-5.0 | 0.24-0.32 | 0.5 | - |
| S32760² | 0.03 | 1.0 | 0.03 | 0.01 | 1.0 | 6.0-8.0 | 24.0-26.0 | 3.0-4.0 | 0.2-0.3 | 0.5-1.0 | W:0.5-1.0 |
注： 除非规定范围，否则所有数值均为最大百分比。
ASTM A789 管材的机械性能
ASTM A789 下的双相管比 ASTM A269 或 A213 所涵盖的奥氏体牌号具有明显更高的屈服强度。标准 2205 管的最小屈服强度为 450 MPa（65 ksi），是 TP316 的两倍多。超级双相牌号进一步提高：S32750 达到 550 MPa（80 ksi）。所有牌号必须以固溶退火和淬火状态供货。下表列出每个主要 A789 牌号的最小机械性能。
| 牌号 | 标准 | 热处理温度：最低 | 抗拉强度 最小 MPa |
屈服强度 最小 MPa |
伸长率 最小 % |
| S31500 | A789 | 980–1040°C | 630 | 440 | 30 |
| S31803 | A789 | 1020–1100°C | 620 | 450 | 25 |
| S32205 | A789 | 1020–1100°C | 655 | 450 | 25 |
| S32520 | A789 | 1080–1120°C | 770 | 550 | 25 |
| S32550 | A789 | 1040°C 最低 | 760 | 550 | 15 |
| S32707 | A789 | 1080–1120°C | 920 | 700 | 25 |
| S32750 | A789 | 1025–1125°C | 800 | 550 | 15 |
| S32760 | A789 | 1070–1140°C | 750 | 550 | 25 |
注： 大多数双相牌号的硬度不得超过 293 HB / 31 HRC / 310 HV。双相不锈钢在 300–525°C 下长期暴露时可能发生 475°C 脆化，并在 600–1000°C 形成 σ 相。因此，不建议在 300°C 以上连续使用，典型的最高使用温度约为 250°C，具体取决于牌号和运行条件。
ASTM A789 公差
ASTM A789 规定了外径、壁厚和定尺长度的允许偏差。由于 A789 涵盖管材，尺寸按外径和壁厚规定。为确保采购和检验过程中的尺寸合规，请参阅下文详述的 ASTM A789 管材外径和壁厚公差：
| 标准 | 外径(D) | 公差(MM) | 壁厚(S) | 公差 | 长度 | 公差 |
| MM | 常用高 | MM | MM | MM | ||
| A789 | D<12.7 | ±0.13 | S(ave):±15% | S(Min):+30%/0 | OD<38.1 | +3.0/0 |
| 12.7≤D<38.1 | ±0.13 | |||||
| 38.1≤D<88.9 | ±0.25 | S(ave):±10% | S(Min):+20%/0 | OD≥38.1 | +5.00/0 | |
| 88.9≤D≤139.7 | ±0.38 | |||||
| 139.7≤D≤203.2 | ±0.76 |
如果您想了解更多产品详情，请联系我们！
ASTM A789 双相不锈钢管牌号
ASTM A789 涵盖标准双相和超级双相不锈钢牌号。标准双相牌号（如 2205）的耐点蚀当量值（PREN）高于 30，而超级双相牌号（如 2507）的 PREN 超过 40。更高的 PREN 意味着在海水或酸性工艺流体等富含氯化物的环境中具有更好的抗点蚀和抗缝隙腐蚀能力。

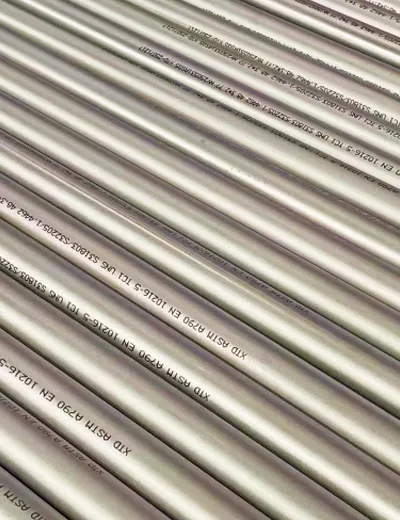

UNS S31803 / 双相钢 2205
UNS S31803 是全球最常见的双相管牌号。它含 21–23% 铬、4.5–6.5% 镍和 2.5–3.5% 钼，屈服强度约为 316L 的两倍，同时在高达 250°F（120°C）的温度下抵抗氯化物应力腐蚀开裂。
了解更多 UNS S31803 材料UNS S32205 / 双相钢 2205（增强型）
UNS S32205 是 2205 系列中成分更严格的变体，受控的氮含量最低为 0.14%。较高的氮含量将 PREN 提高到 34 以上，并相比 S31803 改善了焊缝区韧性。S32205 用于关键的换热器和冷凝器用途。
了解更多 UNS S32205 材料UNS S32550 / 合金 255
UNS S32550 结合了 24.0–27.0% Cr、4.5–6.5% Ni、2.9–3.9% Mo 和 0.5–3.0% Cu。添加的铜对硫酸等还原性酸提供强抗蚀性。它常用于烟气脱硫（FGD）管束、磷酸厂和化学品储存应用。
了解更多 UNS S32550 材料UNS S32750 / 超级双相钢 2507
UNS S32750 是指定的超级双相管牌号，PREN 高于 41。其成分为 24.0–26.0% Cr、6.0–8.0% Ni、3.0–5.0% Mo 和 0.24–0.32% 氮，在热海水中对点蚀、缝隙腐蚀和应力腐蚀开裂具有出色的抗蚀性。
了解更多 UNS S32750 材料UNS S32760 / 超级双相钢 2760
UNS S32760 在超级双相钢基础上添加钨和铜，以在强腐蚀性氯化物和酸性介质中获得额外的耐腐蚀性能。添加的钨将改良 PREN 提高到 40 以上。它用于热海水冷却系统、酸性气体冷凝器和高压化学反应器管道，这些场合抗点蚀和抗缝隙腐蚀能力都至关重要。
了解更多 UNS S32760 材料ASTM A789 管材的热处理要求
每根 ASTM A789 管必须以固溶退火和淬火状态供货。固溶退火可溶解热加工过程中形成的金属间相（σ、χ）和碳化物析出物，随后快速冷却锁定正确的 50/50 奥氏体-铁素体相平衡。
退火温度因牌号而异。标准双相钢 2205（S32205）需要 1020–1100°C（1870–2010°F）的温度范围。超级双相钢 2507（S32750）通常在 1025–1125°C（1880–2060°F）下退火。达到保温温度后，管材必须水淬或以足够快的速度冷却，以防止 σ 相重新形成。
对于焊接管，焊缝区会从焊接工艺本身经受第二次热循环。这就是为什么 ASTM A789 要求在焊接后进行整体固溶退火，而不仅仅是局部焊缝热处理。这种整体退火确保热影响区（HAZ）具有与母材相同的相平衡和耐腐蚀性。
铁素体含量与显微组织
铁素体-奥氏体相平衡是双相不锈钢管最关键的单一质量因素。ASTM A789 要求固溶退火后的显微组织由大致相等比例的铁素体和奥氏体组成。大多数最终用户规范要求 35–65% 铁素体，通过磁性响应（铁素体测量仪）或按 ASTM E562 的金相点计数法测量。
铁素体过多（高于 70%）会降低冲击韧性和耐腐蚀性。铁素体过少（低于 30%）会削弱抗应力腐蚀开裂能力，而这正是双相管相比奥氏体替代品更具价值的特性。在制造过程中，焊接热输入、层间温度和焊后冷却速率都会影响最终的铁素体含量。正确的焊接工艺（采用加氮保护气体的 GTAW、控制热输入低于 1.5 kJ/mm）对于在焊缝和热影响区保持目标相平衡至关重要。
测试与检验要求
ASTM A789 规定多项测试以验证管材质量。每批必须通过化学分析、机械测试，以及水压试验或非破坏性电气测试之一。焊接管还需进行附加测试。以下是每项所需测试的细分。
拉伸试验
对于 50 根或更少管材的批次，每批进行一次拉伸试验。超过 50 根管材的批次需要 2 个试样。该测试在 2 in.（50 mm）标距内测量抗拉强度、屈服强度（0.2% 偏移）和伸长率。纵向试样为标准。
压扁试验（无缝管）
对于无缝管，每批从一根管的一端取试样进行压扁试验。将管段在平行板之间压扁，直至板间距离等于壁厚的 3 倍。在此试验过程中，材料不应出现裂纹或断裂。
扩口试验（无缝管）
扩口试验将管材一端在 60° 锥形芯轴上扩张，直至内径比原始内径增加至少 10%。扩张端必须无裂纹、开裂或其他可见缺陷。该试验验证延展性和成形能力。
反向压扁试验（焊接管）
对于焊接管，反向压扁试验代替标准压扁试验。每 1,500 ft（450 m）成品管取一个试样。将管段压扁，焊缝位于最大弯曲点（6 点或 12 点位置）。不允许焊缝出现裂纹。
硬度试验
每批在 2 根管上进行布氏或洛氏硬度测试。大多数双相牌号不得超过 293 HB / 31 HRC / 310 HV。超过这些限值的硬度结果表明固溶退火不完全或存在 σ 等金属间相。
水压或无损检测
每根管材必须通过水压试验或非破坏性电气测试（按 ASTM E426 的涡流检测或按 ASTM E213 的超声检测）之一。对于水压试验，公式为 P = 2St/D，其中 S = 64,000 psi（441 MPa），t = 壁厚，D = 外径。除非采购订单中规定了更高的压力，否则试验压力无需超过 2,500 psi（17 MPa）。
腐蚀试验（补充）
ASTM A923（Practice B 或 C）常作为双相管的补充要求被指定。该试验使用夏比冲击试样或氯化铁腐蚀暴露来检测有害的金属间相。许多海上和石化买家要求每炉提供 ASTM A923 结果作为验收条件。
常见问题
-
ASTM A789 与 ASTM A790 有什么区别？
-
ASTM A789 需要何种热处理？所有牌号均需进行固溶退火，随后快速水淬。双相钢 2205（S32205）在 1020–1100°C（1870–2010°F）下退火。超级双相钢 2507（S32750）通常在 1025–1125°C（1880–2060°F）下退火。焊接管在焊接后必须进行整体退火，以恢复整个焊缝区和热影响区的正确相平衡。
-
如何在双相钢 2205 与超级双相钢 2507 管材之间选择？当环境涉及高氯化物含量（高于 1,000 ppm Cl⁻）、直接接触海水或工作温度高于 140°F（60°C）时，选择 2507。对于中等氯化物暴露和低于 60°C 的温度，2205 即可满足应用要求且合金成本更低。2507 与 2205 之间的材料成本差异通常为 30–50%，这是由 2507 中较高的镍和钼含量所致。
-
ASTM A789 管材能否在 ASME 规范下使用？可以。ASTM A789 有对应的 ASME 规范：SA-789。SA-789 列于 ASME 锅炉及压力容器规范第 II 卷 A 部分中。按 ASTM A789 生产且同时满足 ASME 补充要求的管材，可标注 SA-789 牌号，用于带规范钢印的压力容器和换热器。
-
ASTM A789 与 ASTM A269 有什么区别？A789 涵盖铁素体/奥氏体（双相）不锈钢管；A269 涵盖奥氏体不锈钢管。与 TP316L 等 A269 牌号相比，双相 A789 管的屈服强度约为其两倍，且抗氯化物应力腐蚀开裂能力远胜。然而，A269 管的尺寸范围更广，且每千克价格更低。A269 是通用奥氏体管的标准；当需要耐氯化物性和更高强度时，则指定 A789。
