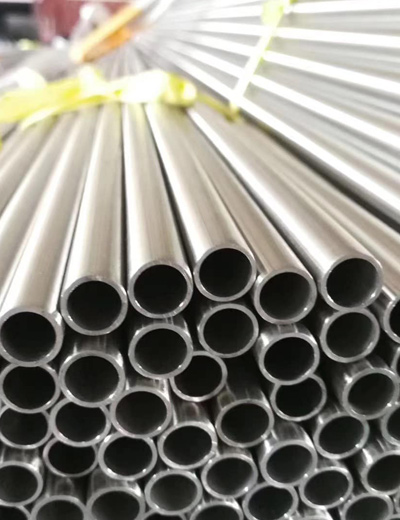

ASTM A213 Seamless Stainless Steel Tube Standard

ASTM A213 无缝不锈钢管标准

ASTM A213 是由美国材料与试验协会（ASTM）发布的标准，涵盖无缝铁素体和奥氏体合金钢锅炉、过热器和换热器管的制造和质量要求。该标准适用于由铁素体钢（如 T11、T22 和 T91）和奥氏体不锈钢（如 TP304、TP316 和 TP321）制成的最小壁厚管材。

它规定了关键标准，包括化学成分、机械性能、热处理条件、尺寸公差和测试要求。这有助于制造商交付在高温高压下可靠运行的管材。

ASTM A213 不锈钢管是发电锅炉、石化炉、炼厂加热器和工业换热器的标准规范。TP304H 和 TP347H 等牌号可承受 1000°F（538°C）以上的过热器工况，而 T91 和 T22 则是火电厂的常用材料。本页涵盖关于 ASTM A213 标准的方方面面，从牌号、化学成分、机械性能、公差和热处理到常见问题，使工程师和买家能够自信地做出材料决策。

ASTM A213 PDF 免费下载 ASTM A213 PDF 免费下载

什么是 ASTM A213？

ASTM A213 是无缝铁素体和奥氏体合金钢锅炉、过热器和换热器管的标准规范。它最初由 ASTM International 发布，并由 ASTM A01 钢、不锈钢及相关合金委员会负责维护。

该规范涵盖用于锅炉、过热器、换热器和冷凝器的管材。管材通过无缝工艺以热加工或冷加工方式生产，并以热处理状态供货。

ASTM A213 管材与 ASTM A312 管道有关键区别：A213 涵盖管材（按外径和壁厚规定），而 A312 涵盖管道（按 NPS 和管路表号规定）。A213 管专门为锅炉和换热器等承压传热应用而设计，而 A312 管则用于高温和一般腐蚀性流体的承压输送。

ASTM A213 不锈钢管的化学成分

ASTM A213 不锈钢管的化学成分限值因牌号系列而异。奥氏体牌号依靠铬、镍和钼来获得耐腐蚀性，而铁素体牌号则使用铬-钼组合来获得高温强度。碳（C）、锰（Mn）、磷（P）、硫（S）、硅（Si）、钛（Ti）和铌（Cb/Nb）等元素根据每个牌号的预期用途而受到严格控制。

下表显示了 ASTM A213 所规定的最常见奥氏体牌号的化学成分限值（除非给出范围，否则为最大 %）。

牌号	UNS 牌号	C	Mn	P	S	Si	Cr	Ni	Mo	Ti	Cu	Al	其他
304	S30400	0.080	2.00	0.045	0.030	1.00	18.0-20.0	8.0-11.0	-	-	-	-	-
304L	S30403	0.035	2.00	0.045	0.030	1.00	18.0-20.0	8.0-13.0	-	-	-	-	-
304H	S30409	0.04-0.1	2.00	0.045	0.030	1.00	18.0-20.0	8.0-11.0	-	-	-	-	-
253MA	S30815	0.05-0.1	0.80	0.040	0.030	1.4-2.0	20.0-22.0	10.0-12.0					N:0.14-0.20 Ce:0.03-0.08
309S	S30908	0.080	2.00	0.045	0.030	1.00	22.0-24.0	12.0-15.0	0.75	-	-	-	-
310S	S31008	0.080	2.00	0.045	0.030	1.00	24.0-26.0	19.0-22.0	0.75	-	-	-	-
310H	S31009	0.04-0.1	2.00	0.045	0.030	1.00	24.0-26.0	19.0-22.0	-	-	-	-	-
254SMO	S31254	0.020	1.00	0.030	0.010	0.80	19.5-20.5	17.5-18.5	6.0-6.5		0.5-1.0		N:0.18-0.25
316	S31600	0.080	2.00	0.045	0.030	1.00	16.0-18.0	10.0-14.0	2.0-3.0	-	-	-	-
316L	S31603	0.035	2.00	0.045	0.030	1.00	16.0-18.0	10.0-14.0	2.0-3.0	-	-	-	-
316Ti	S31635	0.080	2.00	0.045	0.030	0.75	16.0-18.0	10.0-14.0	2.0-3.0	5(C+N)-0.7	-	-	N:≤0.1
317	S31700	0.080	2.00	0.045	0.030	1.00	18.0-20.0	11.0-15.0	3.0-4.0	-	-	-	-
317L	S31703	0.035	2.00	0.045	0.030	1.00	18.0-20.0	11.0-15.0	3.0-4.0	-	-	-	-
321	S32100	0.080	2.00	0.045	0.030	1.00	17.0-19.0	9.0-12.0	-	5(C+N)-0.7	-	-	N:≤0.1
321H	S32109	0.04-0.1	2.00	0.045	0.030	1.00	17.0-19.0	9.0-12.0	-	4(C+N)-0.7	-	-	N:≤0.1
654SMO	S32654	0.020	2.0-4.0	0.030	0.005	0.50	24.0-25.0	21.0-23.0	7.0-8.0		0.3-0.6		N:0.45-0.55
347	S34700	0.080	2.00	0.045	0.030	1.00	17.0-19.0	9.0-13.0	-	-	-	-	Nb:10C-1.0
347H	S34709	0.04-0.1	2.00	0.045	0.030	1.00	17.0-19.0	9.0-13.0	-	-	-	-	Nb:8C-1.0
904L	N08904	0.020	2.00	0.040	0.030	1.00	19.0-23.0	23.0-28.0	4.0-5.0	-	1.0-2.0	-	N:≤0.1
926	N08926	0.020	2.00	0.030	0.010	0.50	19.0-21.0	24.0-26.0	6.0-7.0	-	0.5-1.5	-	N:0.15-0.25

注：除非规定范围，否则所有数值均为最大百分比。“5xC min”表示钛或铌的最低含量必须至少为碳含量的 5 倍。按 ASTM A213 公差规则，实际产品分析可能允许轻微偏差。

ASTM A213 管材的机械性能

ASTM A213 管材的机械性能要求包括最小抗拉强度、屈服强度和伸长率。这些数值取决于牌号、制造方法（热加工或冷加工）和热处理状态。所有奥氏体牌号必须进行固溶退火；铁素体牌号则进行正火和回火（或退火）。下表提供最常见 ASTM A213 牌号的标准机械要求。

牌号	状态及尺寸	热处理温度：最低	抗拉强度最小 MPa	屈服强度最小 MPa	伸长率最小 %
304		1040°C	515	205	35
304L		1040°C	485	170	35
304H	冷加工	1040°C	515	205	35
304H	热加工	1040°C	515	205	35
253MA		1040°C	600	310	35
309S		1040°C	515	205	35
310S		1040°C	515	205	35
310H		1040°C	515	205	35
254SMO	t≤5mm	1150°C	675	310	35
254SMO	t>5mm	1150°C	655	310	35
316		1040°C	515	205	35
316L		1040°C	485	170	35
316Ti		1040°C	515	205	35
317		1040°C	515	205	35
317L		1040°C	515	205	35
321	t≤9.5mm	1040°C	515	205	35
321	t>9.5mm	1040°C	485	170	35
321H	冷加工；t≤9.5mm	1100°C	515	205	35
321H	冷加工；t>9.5mm	1100°C	480	170	35
321H	热加工；t≤9.5mm	1050°C	515	205	35
321H	热加工；t>9.5mm	1050°C	480	170	35
654SMO		1150°C	750	430	35
347		1040°C	515	205	35
347H	冷加工	1100°C	515	205	35
347H	热加工	1050°C	515	205	35
N08904	-	1100°C	490	215	35

注：对于纵向条状试验，当壁厚低于 5/16 in.（8 mm）时，每减少 1/32 in.（0.8 mm），18Cr-2Mo、T23、T91 和 T122 应从基本最小伸长率扣除 1.00%，所有其他铁素体牌号扣除 1.50%。硬度限值同样适用：大多数奥氏体牌号不得超过 192 HB/200 HV（90 HRB）。

ASTM A213 公差

ASTM A213 的尺寸公差规定了外径（OD）、壁厚和定尺长度。这些限值取决于管材的外径范围以及管材是冷加工还是热加工。冷拔管规定了更严格的外径公差，而热加工管则允许更大的偏差。下表列出了标准公差限值。

标准	外径(D)	公差 (MM)	壁厚(S)	公差	长度	公差
标准	MM	常用高	MM	公差	MM	MM
A213 HFD	D≤100	+0.4 / -0.8	D<100, S≤2.4	+40% / 0	HFD，所有尺寸	+5.0 / 0
		+0.4 / -1.2	D<100, 2.4≤S≤3.8	+35% / 0
		+0.4 / -1.6	D<100, 3.8≤S≤4.6	+33% / 0
	100<D≤200	+0.4 / -1.2	D>100, 2.4≤S≤3.8	+35% / 0
	200<D≤225	+0.4 / -1.6	D>100, 3.8≤S≤4.6	+33% / 0
	200<D≤225	+0.4 / -1.6	D>100, S>4.6	+28% / 0
A213 CFD	D<25	±0.10	D≤38.1	+20% / 0	CFD，D<50.8	+3.0 / 0
	25≤D≤40	±0.15
	40<D<50	±0.20
	50≤D<65	±0.25
	65≤D<75	±0.30	D>38.1	+22% / 0	CFD，D≥50.8	+5.0 / 0
	75≤D≤100	±0.38
	100<D≤200	+0.38 / -0.64
	200<D≤225	+0.38 / -1.14

如果您想了解更多产品详情，请联系我们！

联系我们联系我们

ASTM A213 管材牌号

ASTM A213 涵盖两大钢系列：铁素体合金钢和奥氏体不锈钢。T11 和 T22 等铁素体牌号用于高温高压锅炉工况。TP304 和 TP316 等奥氏体牌号用于易腐蚀的换热器和过热器。下表列出最常指定的 ASTM A213 牌号及其关键合金元素和主要应用。

牌号	关键合金元素	主要应用	UNS 牌号
304	铬–镍 (18Cr-8Ni)	一般换热器	S30400
304L	低碳 (18Cr-8Ni)	焊接换热器	S30403
304H	较高碳 (18Cr-8Ni)	过热器管	S30409
309S	高 Cr-Ni (22Cr-12Ni)	高温抗氧化工况	S30908
310S	较高 Cr-Ni (25Cr-20Ni)	炉用及热工况	S31008
310H	较高碳 (25Cr-20Ni)	抗蠕变工况	S31009
316	钼 (16Cr-10Ni-2Mo)	化工/海洋工况	S31600
316L	低碳 + Mo	焊接腐蚀性工况	S31603
316Ti	钛 + Mo	稳定化腐蚀性工况	S31635
317	较高钼	严苛化学暴露	S31700
317L	低碳 + 较高 Mo	焊接抗点蚀	S31703
321	钛稳定化	抗晶间腐蚀	S32100
321H	Ti + 较高碳	高温稳定性	S32109
347	铌稳定化	抗蠕变 + 抗晶间腐蚀	S34700
347H	Nb + 较高碳	过热器/再热器管	S34709
T11	1.25Cr-0.5Mo	锅炉管，最高 1050°F	—
T22	2.25Cr-1Mo	锅炉管，最高 1115°F	—
T91	9Cr-1Mo-V	高效电厂	—

304 牌号

SS 304 是 ASTM A213 下应用最广泛的奥氏体不锈钢管牌号。它含 18% 铬和 8% 镍，为通用换热器、冷凝器和锅炉系统提供可靠的耐腐蚀性。

了解更多 304 材料

304L 牌号

SS 304L 是 SS 304 的低碳版本，可降低焊接过程中碳化物析出的风险。这使其成为不便进行焊后热处理的焊接换热器管束的首选。

了解更多 304L 材料

304H 牌号

SS 304H 具有受控的较高碳含量范围 0.04–0.10%，以改善 1000°F（538°C）以上的蠕变强度。它常用于发电锅炉的过热器和再热器管。

309S 牌号

SS 309S 在高达 1800°F（982°C）的温度下提供强抗氧化性。其较高的铬（22%）和镍（12%）含量适合炉用部件和余热回收系统。

310S 牌号

SS 310S 在常见奥氏体牌号中提供最佳的高温抗氧化性。它含 25% 铬和 20% 镍，在非循环条件下可承受高达 2000°F（1093°C）的连续工况。

了解更多 310S 材料

316 牌号

SS 316 在基础 18Cr-10Ni 成分中添加 2–3% 钼，以提高耐氯化物和耐化学性。该牌号是化工厂、制药生产和沿海装置换热器的标准选择。

了解更多 316 材料

316L 牌号

SS 316L 将碳含量限制在最大 0.035%，以防止焊接管接头敏化。它广泛用于焊缝完整性至关重要的制药、食品级和化工处理换热器。

了解更多 316L 材料

316Ti 牌号

SS 316Ti 是 SS 316 的钛稳定化变体，在长期高温暴露后可抵抗晶间腐蚀。钛与碳结合，防止在晶界形成铬碳化物。

了解更多 316Ti 材料

317 牌号

SS 317 含 3–4% 钼，约为 SS 316 的两倍。这额外的钼使其在强腐蚀性化学环境中具有卓越的抗点蚀和抗缝隙腐蚀能力。

了解更多 317 材料

317L 牌号

SS 317L 是 SS 317 的低碳版本，专为高腐蚀性介质中的焊接工况而设计。它在硫酸、乙酸和含氯化物的工艺流体中表现良好。

了解更多 317L 材料

321 牌号

SS 321 采用钛稳定化，以防止在 800–1500°F（427–816°C）范围内发生晶间腐蚀。它是飞机排气系统、膨胀波纹管和炼厂换热器的标准选择。

了解更多 321 材料

321H 牌号

SS 321H 是 SS 321 的高碳改良型，具有更高的蠕变和持久断裂强度。它比标准 SS 321 更适合 1000°F（538°C）以上的持续工况。

了解更多 321H 材料

347 牌号

SS 347 使用铌（钶）稳定化代替钛。铌在极高温度下比钛形成更稳定的碳化物，使 SS 347 成为过热器和反应器管的可靠选择。

了解更多 347 材料

347H 牌号

SS 347H 是 SS 347 的高碳变体，是电厂过热器最常指定的牌号之一。其受控的晶粒度（ASTM 7 级或更粗）与 0.04–0.10% 碳含量相结合，在 1000°F（538°C）以上提供优异的蠕变强度。

了解更多 347H 材料

ASTM A213 的热处理要求

所有 ASTM A213 管材均必须进行热处理。方法因奥氏体和铁素体牌号系列而异。正确的热处理可控制晶粒度、消除残余应力并确定最终的机械性能。

奥氏体牌号（TP304、TP316、TP321、TP347 等）：所有奥氏体管必须在最低 1900°F（1040°C）温度下进行固溶退火，然后水淬或以其他方式快速冷却。这可将铬碳化物重新溶解到基体中，并恢复完全的耐腐蚀性。

H 级牌号（TP304H、TP321H、TP347H）：固溶退火后的晶粒度必须为 ASTM 7 级或更粗。这种较粗的晶粒结构可改善 1000°F（538°C）以上工况温度下的抗蠕变性。

铁素体牌号（T11、T22、T91、T92 等）：铁素体合金钢管必须进行正火和回火，或完全退火，或等温退火。对于 T91，正火温度最低为 1900°F（1040°C），随后在最低 1350°F（730°C）下回火。

测试与检验要求

ASTM A213 规定在发货前进行若干测试以验证管材质量。每批必须通过化学分析、机械测试（拉伸和硬度），以及水压试验或非破坏性电气测试（NDE）之一。以下是每项所需测试的概要。

拉伸试验

对于 50 根或更少管材的批次，每批应进行一次拉伸试验。对于超过 50 根的批次，需要 2 个试样。该测试在 2 in.（50 mm）或 4D 标距内测量抗拉强度、屈服强度（0.2% 偏移）和伸长率。

压扁试验

每批应从一根成品管的两端取试样各进行一次压扁试验。将管段在平行板之间压扁，直至板间距离达到由管材外径与壁厚之比确定的值。不应出现裂纹或开裂。

扩口试验

每批应从一根成品管的两端各进行一次扩口试验。将管端在 60° 锥形芯轴上扩张，直至外径增加规定的百分比。管材必须无裂纹或断裂。

硬度试验

每批应在 2 根管上进行布氏或洛氏硬度测试。大多数奥氏体牌号不得超过 192 HB / 200 HV / 90 HRB。铁素体牌号的限值各不相同（例如，T91 不得超过 250 HB / 265 HV / 25 HRC）。

水压或无损检测

每根管材必须通过水压试验或非破坏性电气测试（按 ASTM E426 的涡流检测）之一。水压试验压力使用以下公式计算：P = 2St/D，其中 S = 许用应力（规定最小屈服强度的 60%），t = 壁厚，D = 外径。

常见问题

ASTM A213 与 ASTM A269 有什么区别？

ASTM A213 涵盖为高温高压工况设计的锅炉、过热器和换热器管。ASTM A269 涵盖一般用途的奥氏体不锈钢管。A213 要求更严格的晶粒度控制、强制性水压/无损检测以及特定的热处理条件。A269 是一种较轻量的规范，适用于仪表管线、低压输送和卫生级系统。
ASTM A213 与 ASTM A312 有什么区别？

A213 规定无缝管；A312 规定无缝、焊接和重度冷加工管。A213 管按外径和壁厚标注尺寸，而 A312 管使用 NPS（公称管径）和管路表号。A213 管为传热和锅炉应用而设计；A312 管为承压流体输送而设计。
ASTM A213 涵盖哪些不锈钢牌号？

ASTM A213 涵盖 30 多个奥氏体和铁素体牌号。常见奥氏体牌号包括 TP304、TP304L、TP304H、TP309S、TP310S、TP316、TP316L、TP316Ti、TP317、TP317L、TP321、TP321H、TP347 和 TP347H。常见铁素体牌号包括 T2、T5、T9、T11、T12、T22、T23、T91、T92 和 T122。
ASTM A213 是否适用于高温工况？

是的，ASTM A213 是高温管材的主要标准之一。H 级奥氏体管（TP304H、TP321H、TP347H）专为 1000°F（538°C）以上的连续工况而设计。铁素体牌号 T91 和 T92 可在现代超超临界电厂中承受高达 1200°F（649°C）的蒸汽温度。
ASTM A213 管材需要何种热处理？

所有奥氏体牌号均需在 1900°F（1040°C）最低温度下进行固溶退火，随后快速冷却。铁素体牌号需要正火和回火（或退火）。例如，T22 在 1900°F 正火并在 1250°F 最低温度下回火。T91 在 1900°F 正火并在 1350°F 最低温度下回火。
换热器应如何在 ASTM A213 TP304 与 TP316 之间选择？

当工艺流体含有氯化物、酸或强腐蚀性化学品时，选择 TP316。TP316 中 2–3% 的钼使其比 TP304 具有更好的抗点蚀和抗缝隙腐蚀能力。对于清洁水、蒸汽或温和的化学环境，TP304 以更低的材料成本提供相同的机械强度。
ASTM A213 管材的最大外径和壁厚是多少？

标准规格涵盖外径不超过 5 in.（127 mm）、壁厚不超过 0.500 in.（12.7 mm）的管材。如果其他尺寸的管材满足规范的所有其他要求，经买方与制造商协商一致后，也可供货。
ASTM A213 管材可否用于 ASME 锅炉及压力容器规范的应用？

可以。ASTM A213 有对应的 ASME 规范：SA-213。SA-213 列于 ASME 锅炉及压力容器规范第 II 卷 A 部分中。按 ASTM A213 生产且同时满足 ASME 要求的管材，可标注 SA-213 牌号，用于带规范钢印的压力设备。
为什么晶粒度要求对 H 级管材很重要？

H 级管（TP304H、TP316H、TP321H、TP347H）的 ASTM 晶粒度必须为 7 级或更粗。更粗的晶粒可减少晶界面积，从而减缓高温下的蠕变变形。更细的晶粒结构会在 1000°F（538°C）以上的长期热应力下削弱管材。
